02B智能总线型


产品概述
可装配阀门: 直通球阀、三通球阀、蝶阀
额定电压: AC/DC95V-265V,AC/DC24V
控制反馈方式: RS485(modbus)、Profibus,  [CANBus 2.0B、Mbus可定制]
特色功能:高速快开 / 断电复位 / 总线调节阀
可实现多位置模式
高性能无刷电机,内置过载保护
寿命长达2万次
可将两台或多台执行器并联使用
RS485/Profibus并联32/64/256台, CANBus110台
全塑料外壳:ABS /PC+PET
压铸铝外壳,表面钝化喷塑

产品特点
采用1.3寸OLED大屏液晶,实时显示波特率,ID地址,阀门开度及其外部控制命令。
独创免开盖调阀模式:智能总线型与智能开关型调阀一样。
通过菜单可随时通过按键修改总线ID地址,波特率,无需上位机软件辅助,所见即所得,使用方便。
通过菜单可实现远程控制和现场控制自动切换,并通过按键实现阀门的开启与关闭。
RS485总线支持非隔离和隔离型,满足更复杂要求高的现场使用。
RS485总线支持可达115200波特率。
PROFIBUS总线支持可达500K波特率。
通过菜单可实时调整阀门的开关速度。
系统可通过按键操作恢复出厂设置。

技术参数
标准产品
型号 额定扭矩 电压 时间 通讯方式 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02B 20Nm AC/DC24V 10s RS485/CANbus 2.0B
兼容Modbus协议 Mbus
90°/180°≤330° IP67 / F型 六角扳手
手动按钮
机械指示
OLED显示
ABS/压铸铝 内八方
外四方
AC/DC95-265V ≤330°
高速快开型
型号 额定扭矩 电压 时间 通讯方式 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02BH 15Nm DC24V 1s RS485/CANbus 2.0B
兼容Modbus协议 Mbus
90°/180° IP67 / F型 六角扳手
手动按钮
机械指示
OLED显示
ABS/压铸铝 内八方
外四方
≤330°
断电复位型
型号 额定扭矩 电压 时间 通讯方式 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02B-KT 15Nm AC/DC24V 15s RS485/CANbus 2.0B
兼容Modbus协议 Mbus
90°/180° IP67 / F型 六角扳手
手动按钮
机械指示
OLED显示
ABS/压铸铝 内八方
外四方
AC/DC95-265V ≤330°

控制方式说明

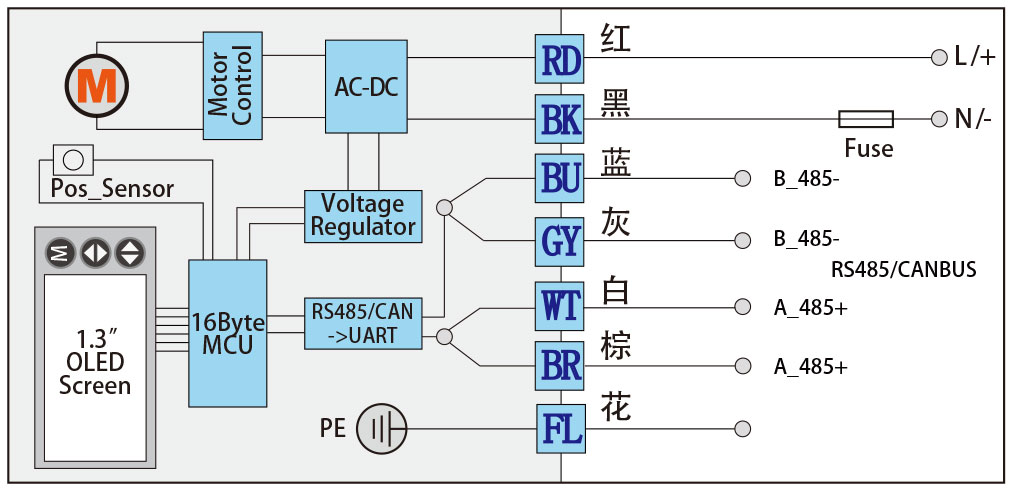

接线图

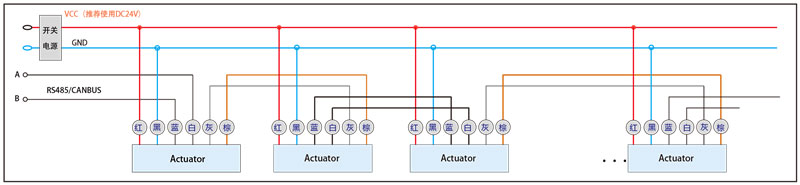

多个执行器并联通讯推荐电路

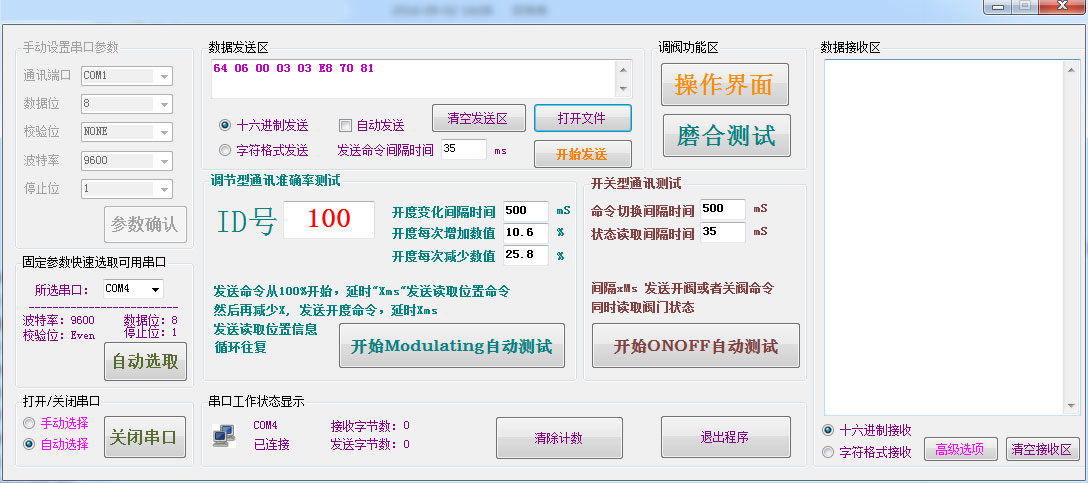

485调试界面

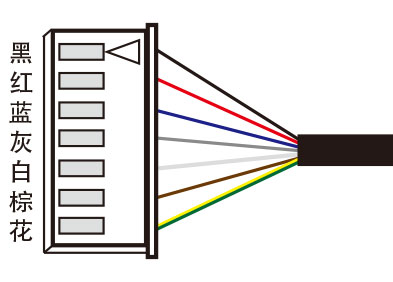

接线示意图

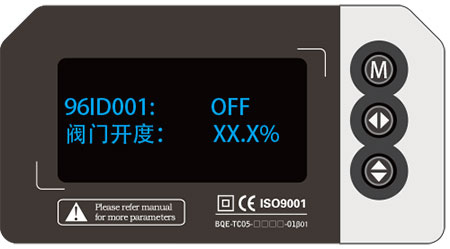

交互界面预览
M键:主要是菜单的切换功能
K2键:主要是切换闪烁项或者调整数值
K3键:主要是调整数值
1.3”OLED显示屏:黑底蓝字,128X64
