05N普通开关型


产品名称
SERIES TCrystal B3S TCR  SERIES TCrystal B3S TCN
DAZK-05N-05C-05T-05B-05D-05R  DongAo-05N-05C-05T-05B-05D-05R电动阀门执行器/电动pvc球阀/电动丝口球阀

产品概述
可装配阀门: 直通球阀、三通球阀、蝶阀
额定电压:DC24V,AC24V/110V/230V
控制反馈方式: B3S
高性能无刷电机,内置过热/过载保护
产品寿命高达1万次
AC系列不可将两台或多台执行器并联使用
压铸铝外壳,表面钝化喷塑

技术参数
型号 额定扭矩 电压 控制方式 反馈方式 时间 用户调速 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
05N 50Nm DC24V B3/BD3 S型 10s PWM 90° IP67 / F型 六角扳手 机械指示 压铸铝 内八方
外四方
AC24V 20S
AC110V
AC230V

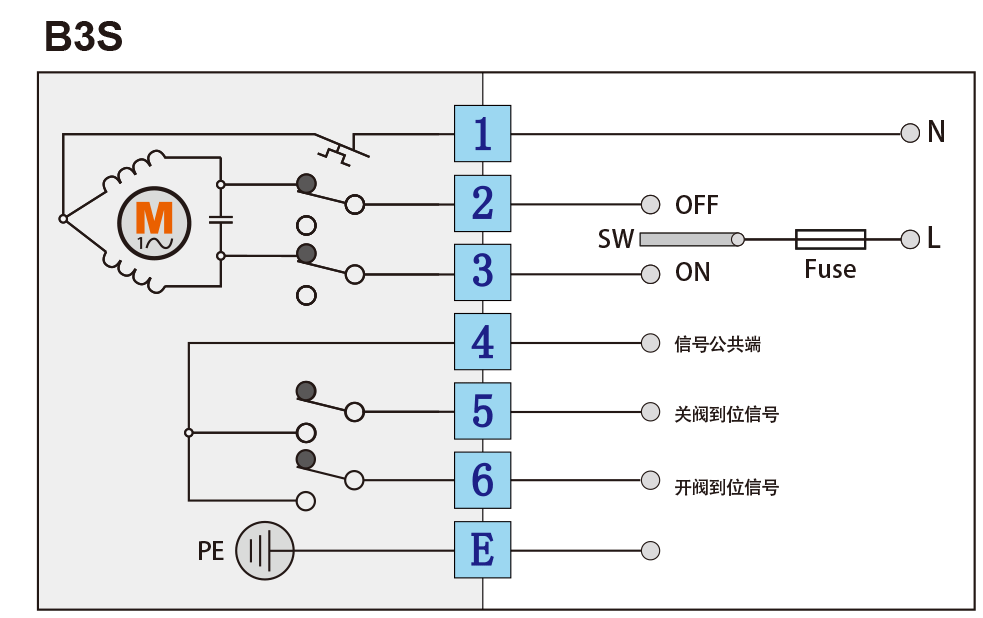

控制方式说明
控制说明
SW切换至 2 ,电动执行器将顺时针旋转,到位后4与5接通,给出关阀到位信号。
SW切换至3,电动执行器将逆时针旋转,到位后4与6 接通,给出开阀到位信号。
注1:执行器运行中4与 5、6都处于断开状态。
注2:反馈信号略早于执行器实际到位时刻,故检测到反馈信号后不能立即切断执行器的供电。

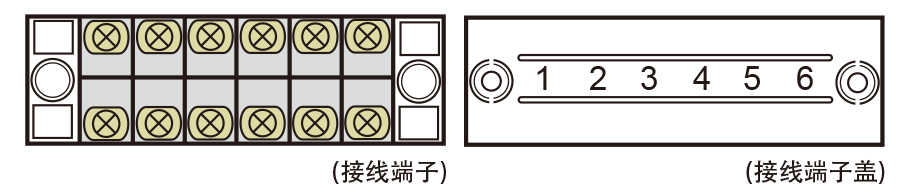

接线端子说明
