DAZK DongAo 02标准系列
超小体积,精美外观 (L104-W70-H90)
额定扭矩:20Nm
防护等级:IP67
机械接口:ISO5211(F03、F04、F05)
输 出 轴:外四方12X12,内八方8X8、11X11、14X14
采用高性能无刷电机,整机寿命高达2万次
全塑料外壳:ABS /PC+PET
压铸铝外壳,表面钝化喷塑

产品型号 额定电压 时间 附加功能 运转特性 备注
02N
普通开关型产品
DC12/24V 10S@DC系列   可连续运转 无源触点反馈
反馈信号与实际到位异步
AC24/110/220V 15S@AC系列   HTR(防冷凝加热器) 非连续运转 ED=75%
AC/DC24V 10S   KT32(断电复位) 可连续运转
AC/DC95-265V     HTR(防冷凝加热器)
02C
智能开关型产品
DC12V
AC/DC24V
AC/DC95-265V
10S   KT32(断电复位)
  A(故障信号输出)
  HTR(防冷凝加热器)
可连续运转 反馈信号与实际到位同步
带PUL调速、PWM调速
带0.9/1.3寸OLED液晶屏
可实现:两、三、四位置模式
02T
智能调节型产品
DC12V
AC/DC24V
AC/DC95-265V
10S   KT32(断电复位)
  A(故障信号输出)
  HTR(防冷凝加热器)
可连续运转 带0.9/1.3寸OLED液晶屏
控制反馈方式:
4-20mA/0-20mA/0-10mA
0-5V/1-5V/0-10V/2-10V
02B
智能总线型产品
DC12V
DC24V
AC95-265V(不推荐)
10S   KT32(断电复位)
  HTR(防冷凝加热器)
可连续运转 RS485,CANBus2.0 Profibus
带0.9/1.3寸OLED液晶屏
开关型带PUL调速、PWM调速
总线开关型(ON、OFF、B33)
总线调节型,调节精度5‰
02D
智能定时型产品
DC12V
AC/DC24V
AC/DC95-265V
10S   KT32(断电复位)
  HTR(防冷凝加热器)
可连续运转 带0.9/1.3寸OLED液晶屏
内置充电电池,断电后
时间可保持60天以上
脉冲定时模式、时刻定时模式
按天循环、按星期循环
02R
智能无线型产品
DC12V
AC/DC24V
AC/DC95-265V
10S  KT32(断电复位)
 HTR(防冷凝加热器)
可连续运转 无线开关型(ON、OFF)
带0.9/1.3寸OLED液晶屏
无线调节型,调节精度5‰
通讯频率:433/868/915MHZ
LORA/FSK :  最大2.5KM(空旷地)
ENOCEN: 20-100米

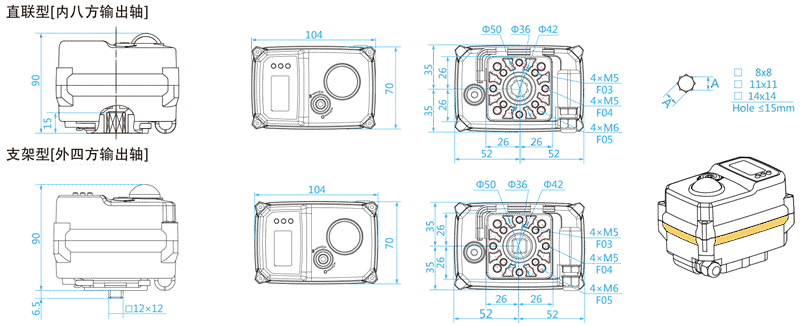

外形尺寸图

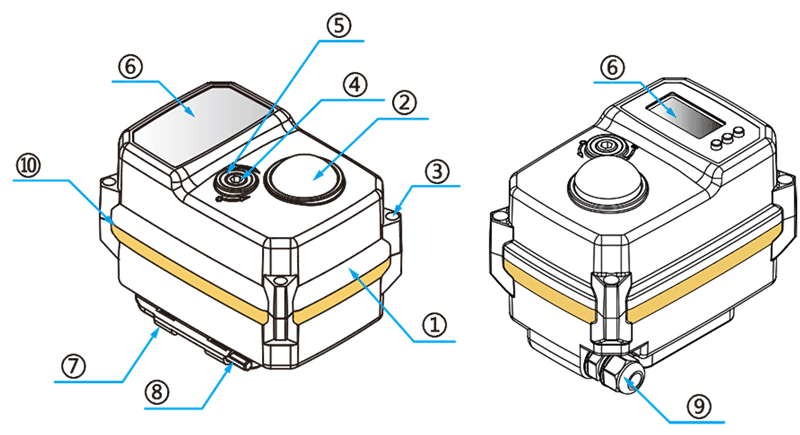

主要部件

  部件 材料
1 执行器本体 耐热ABS/压铸铝
2 指示窗 透明AS
3 螺钉x4 304
4 手动轴 304
5 手动轴油封 NBR(丁腈)
6 标签 PVC
7 六角扳手固定卡 耐热ABS/压铸铝
8 六角扳手 工具钢
9 防水电缆接头 NiLon(尼龙)
10 上下盖密封件 NBR(丁腈)

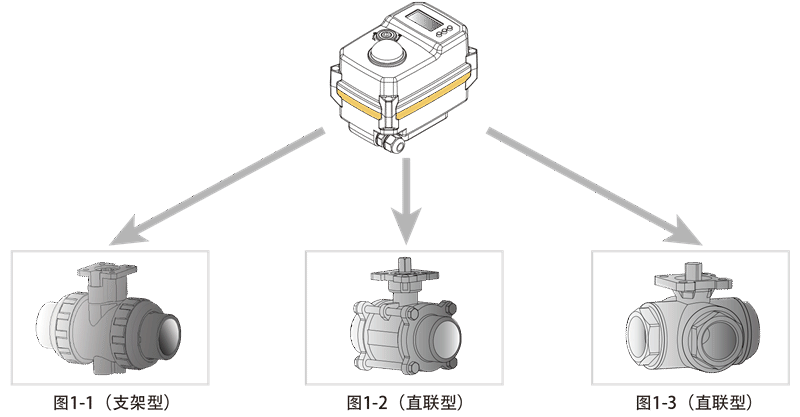

执行器与阀体安装
图1-1  UPVC塑料球阀+支架装配示意图
图1-2 三片式不锈钢球阀装配示意图
图1-3 三片式不锈钢三通球阀装配示意图   注意:
1. 执行器与阀体安装时,螺丝螺母的紧固推荐使用弹垫+平垫的方式。
2. 禁止使用厌氧胶以及UV胶,如需用胶推荐使用704硅胶或快干胶。
3. 避免有机溶剂与外壳接触:如煤油,丁酮,四氯甲烷等,否则会导致塑料外壳裂!

配套阀门技术要求
1、配套球阀时,阀门的最大扭矩值≤15Nm。球阀长期不动作,其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
2、配套蝶阀时,蝶阀的最大扭矩值≤13Nm,因为蝶阀正常安装后,其扭矩值会增加10-20%左右。
3、直联型安装时,由于孔深小于15mm,如果阀门的输出轴大于15mm则需要切割。
4、如果自己配套支架和联轴节需注意以下事项:
支架的强度要符合使用要求:执行器在开阀或者关阀切换过程中,支架扭动≤0.2mm。
支架的平行度≤0.5mm。
联轴节两端的轴孔加工应保证必要的精度和同心度,目的是最终确保机械回差小于10°,否则会导致执行器无法正常工作。
5、螺钉上应该加装、弹垫、平垫,建议拧紧后在螺钉四周点密封胶,防止螺钉松动。
6、安装完成后,应先用手柄驱动装置开关一次,确认工作正常后,再执行调阀步骤。

使用环境
本产品可以在室内或者室外使用。
本产品属于非防爆产品, 请注意避开易燃易爆等环境。
在长期有雨水或者阳光直射的环境下,需要给执行器加装保护整个执行器的防护装置。
注意执行器使用的环境温度。
安装时需要考虑预留接线和维修的空间。
在通电时,不能拆开驱动装置和阀门。
在通电时,不能做配线工程。
绝对禁止落下产品而给产品冲击,这引起动作不良。
绝对禁止踏上产品,这引起驱动装置故障或人的掉下事故。
雨天或在有水花状态,绝对禁止做配线工程。
02系列不能开盖接线、换线,否则会对执行器密封性造成破坏。

安全注意
为了长期安全使用本装置,请提前精读此说明书以便正确使用。
注意项目是:本产品的规格、使用方法应明确,以防人身安全受到伤害及装置的损坏。
为了明示危险和损坏的大小,在此把危险内容分为:“警告 ”和“注意 ”。
两种内容都很重要,请必须遵守。
“警告  ”:不遵守此标记的内容,可能引起人的死亡和重伤。
“注意 ”:不遵守此标记的内容,可能引起人的轻伤或装置的损坏。
