02NEX普通开关型


产品概述
可装配阀门: 直通球阀、三通球阀、蝶阀
额定电压:DC12V/24V,AC24V/110V/230V
控制反馈方式: B2S、B3S、BD3S
特色功能:高速快开 / 断电复位
高性能无刷电机,内置过热/过载保护
产品寿命高达2万次
AC系列不可将两台或多台执行器并联使用

技术参数
标准产品
型号 额定扭矩 电压 控制方式 反馈方式 时间 用户调速 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02NEX 15Nm DC12V B3/ BD3 S型
P型
R型
15s 90°/180° IP67 / F型 六角扳手 机械指示 压铸铝 内八方
20Nm AC24V 10s
AC110V 15s ≤330°
AC230V
高速快开型
型号 额定扭矩 电压 控制方式 反馈方式 时间 用户调速 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02NEXH 15Nm DC24V B2/B3
/BD3
S型 1s 90°/180° IP67 / F型 六角扳手 机械指示 压铸铝 内八方
≤330°
断电复位型
型号 额定扭矩 电压 控制方式 反馈方式 时间 用户调速 回转角度 防护等级 手动功能 位置指示 壳体材料 输出轴
02NEX-KT 15Nm AC/DC24V KT32 S型 15s 90°/180° IP67 / F型 六角扳手 机械指示 压铸铝 内八方
AC/DC
95-265V
≤330°

控制方式说明

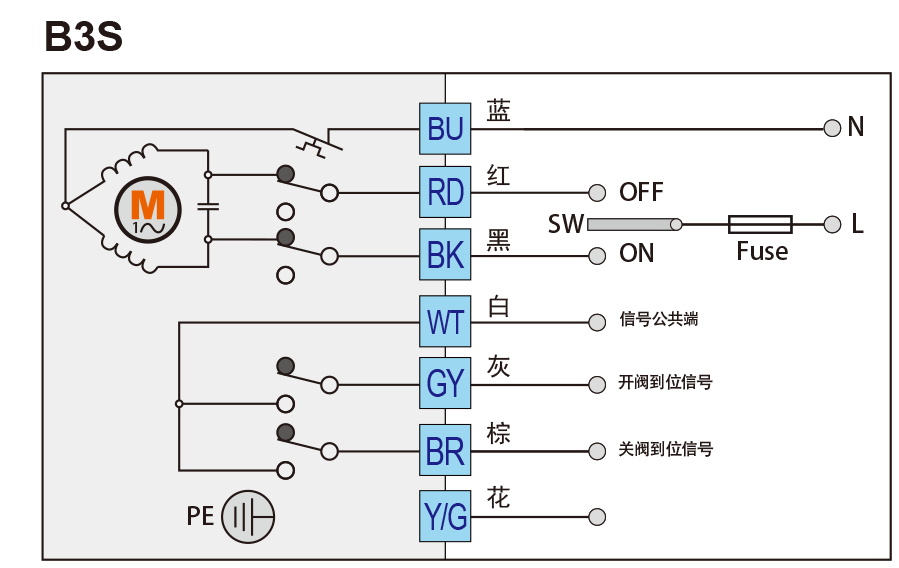

控制说明-B3S
SW切换至RD ,电动执行器将顺时针旋转,到位后WT与BR接通,给出关阀到位信号。
SW切换至BK,电动执行器将逆时针旋转,到位后WT与GY 接通,给出开阀到位信号。
注1:执行器运行中WT与 GY BR都处于断开状态。
注2:反馈信号略早于执行器实际到位时刻,故检测到反馈信号后不能立即切断执行器的供电。

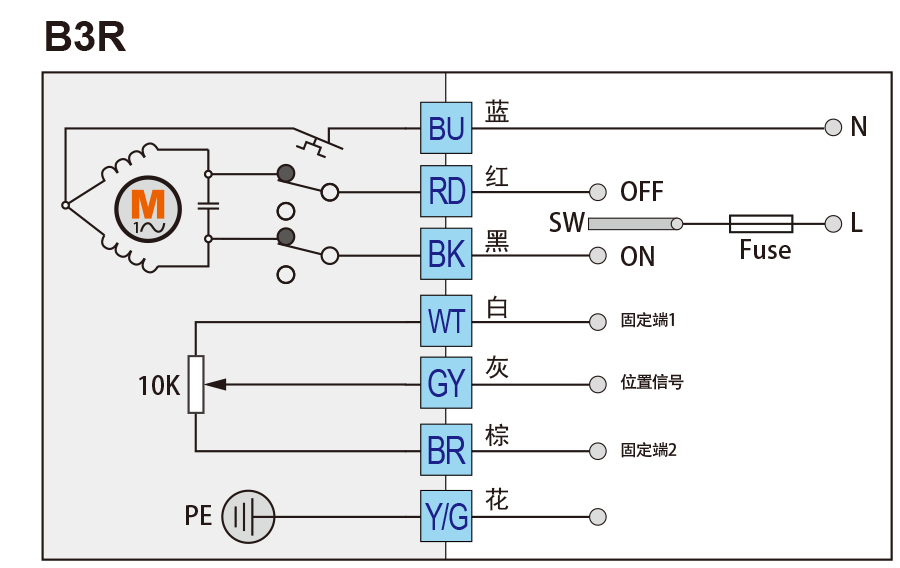

控制说明-B3R
SW切换至RD ,电动执行器将顺时针旋转,WT  BR之间的电阻值将变小,之间的电阻值将变小,关阀到位后电动执行器停转。
SW切换BK ,电动执行器将逆时针旋转,WT  GY 之间的电阻值将变小,之间的电阻值将变大,   开阀到位后电动执行器停转。

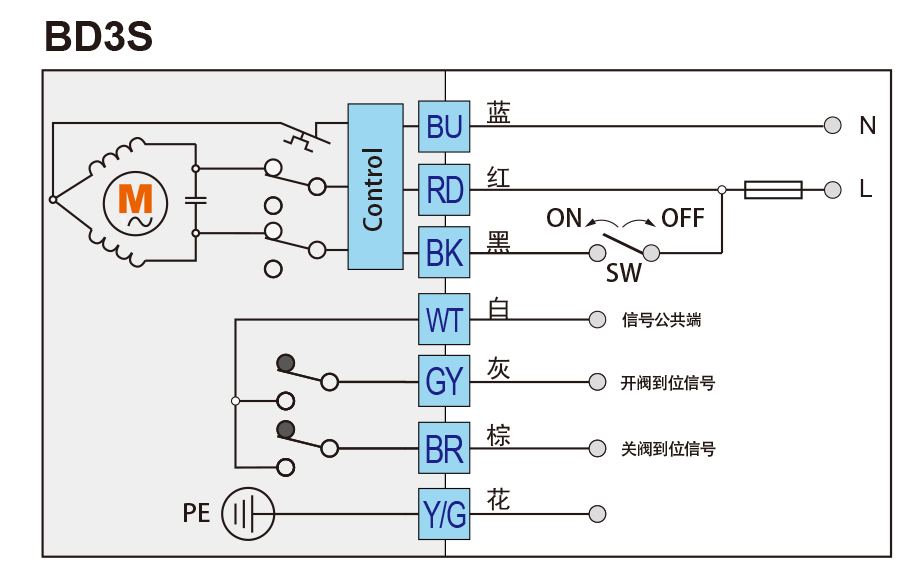

控制说明-BD3S
SW断开,电动执行器将顺时针旋转,到位后WT与BR接通,给出关阀到位信号。
SW闭合,电动执行器将逆时针旋转,到位后WT与GY 接通,给出开阀到位信号。
注1:执行器运行中WT与 GY BR都处于断开状态。
注2:反馈信号略早于执行器实际到位时刻,故检测到反馈信号后不能立即切断执行器的供电。
控制说明-B3P
SW切换至 RD,电动执行器将顺时针旋转,到位后RD与BR接通,给出关阀到位信号。
SW切换至 BK,电动执行器将逆时针旋转,到位后BK 与GY 接通,给出开阀到位信号。
注1:执行器运行中RD与 BR 、 BK与 GY都处于断开状态。
注2:反馈信号与执行器实际到位时刻同步。

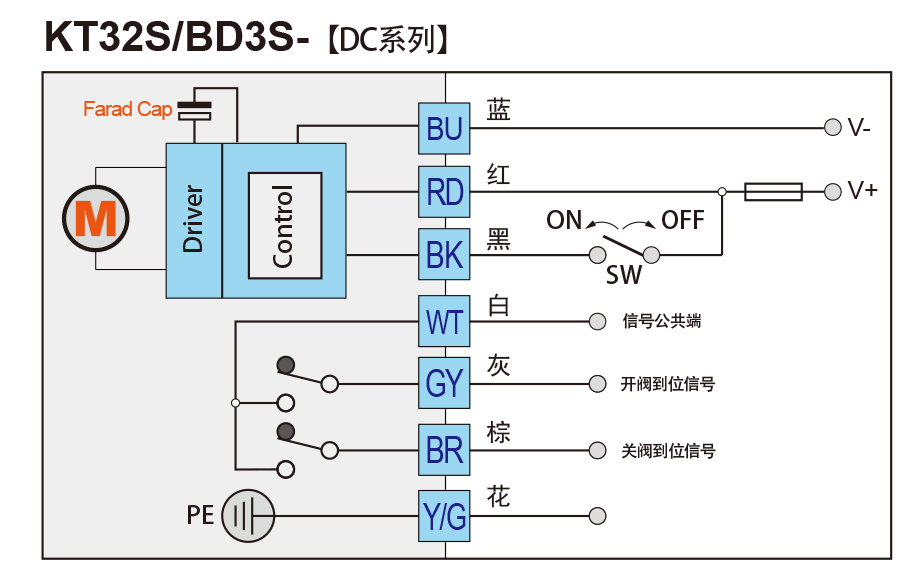

控制说明-KT32S
SW断开 ,电动执行器将顺时针旋转,到位后WT与BR接通,给出关阀到位信号。
SW闭合 ,电动执行器将逆时针旋转,到位后WT与GY接通,给出开阀到位信号。
注1:执行器运行中WT与 GY BR都处于断开状态。
注2:反馈信号略早于执行器实际到位时刻,故检测到反馈信号后不能立即切断执行器的供电。
注3:KT32S控制方式供电一旦断电,执行器将执行关阀动作。

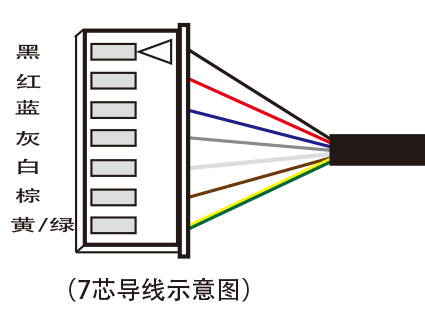

接线说明
1. Fuse:参考对应产品的详细说明书。
2. SW开关切换能力:参考对应产品的详细说明书。
3. 反馈信号触点带载能力:0.1A/250VAC;0.5A/30VDC。
4. PE请保证执行器可靠接地。
