产品概述

可装配阀门： 直通球阀、三通球阀、蝶阀
额定电压：    AC/DC95V-265V，AC/DC24V
特色功能：高速快开 / 断电复位
定时模式： 脉冲模式、时刻模式
循环模式： 按天循环、按星期循环
高性能无刷电机，内置过载保护
寿命长达2万次

产品特点
采用0.96寸OLED液晶，人机界面更加友好，设置参数方便，简单清晰，便于操作。
定时执行器时钟精度：约为3‰秒/日，超高精度一年累计误差仅为1秒。
定时执行器内部自带时钟保持电池：系统断电后，执行器进入低功耗模式，在电池电量充足情况下可保存系统时间3个月。
打开盖更换电池后需要注意保持上下盖螺丝打紧，同时打螺丝的扭矩小于1.5Nm，否则会导致螺钉滑扣。
定时模式： 脉冲模式和时刻模式。
循环模式： 按天循环或按星期循环。
脉冲模式设置时间范围：1秒-82800秒（1秒-23小时）
时刻模式设置组数：50组
按天循环模式中间隔天数设置范围：0-99天，其中0表示连续每天执行。
按星期循环模式：每天都可以设置是否启动定时模式。

技术参数

标准产品
型号	额定扭矩	电压	时间	定时模式	回转角度	防爆等级	手动功能	位置指示	壳体材料	输出轴
02DEX	20Nm	AC/DC24V	10s	脉冲模式 时刻模式 按天循环 按星期循环	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手动按钮	机械指示 OLED显示	压铸铝	内八方
		AC/DC95-265V			≤330°
高速快开型
型号	额定扭矩	电压	时间	定时模式	回转角度	防爆等级	手动功能	位置指示	壳体材料	输出轴
02DEXH	15Nm	DC24V	1s	脉冲模式 时刻模式 按天循环 按星期循环	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手动按钮	机械指示 OLED显示	压铸铝	内八方
					≤330°
断电复位型
型号	额定扭矩	电压	时间	定时模式	回转角度	防爆等级	手动功能	位置指示	壳体材料	输出轴
02DEX-KT	15Nm	AC/DC24V	15s	脉冲模式 时刻模式 按天循环 按星期循环	90°/180°	Ex d IIB T6 Gb Ex tD A21 IP68 T80℃	六角扳手 手动按钮	机械指示 OLED显示	压铸铝	内八方
		AC/DC95-265V			≤330°

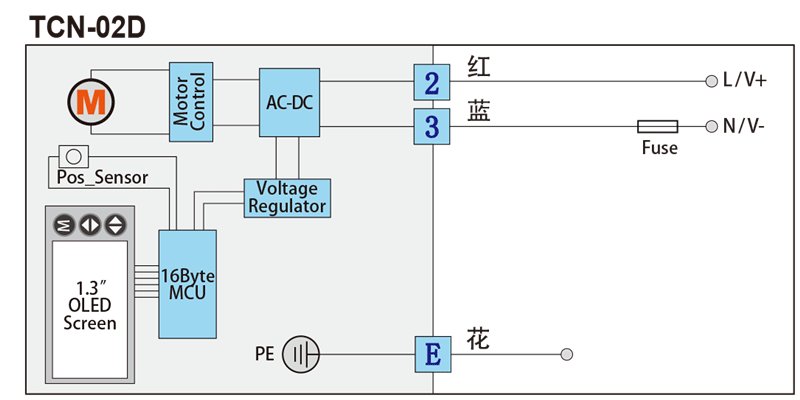

接线图

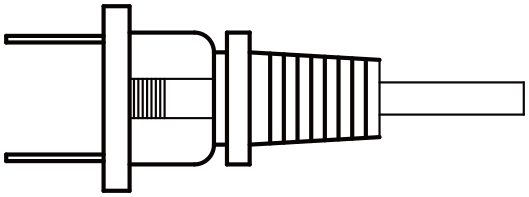

02系列美标插头线示意图 注：AC110/230V产品可使用美标插头线

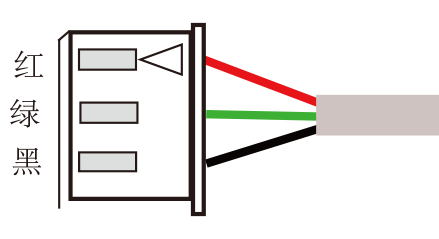

02系列四芯导线端子示意图

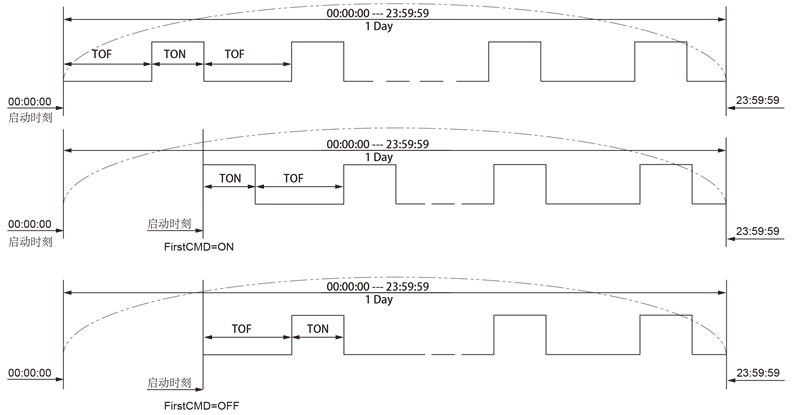

脉冲模式

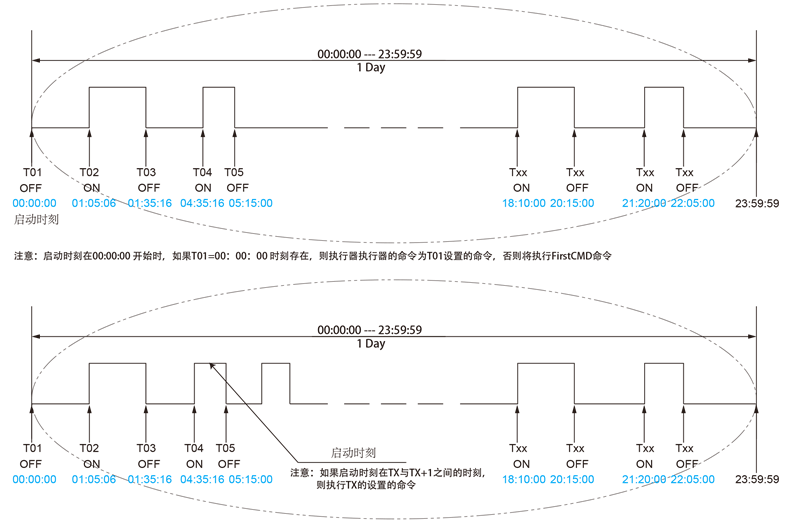

时刻模式

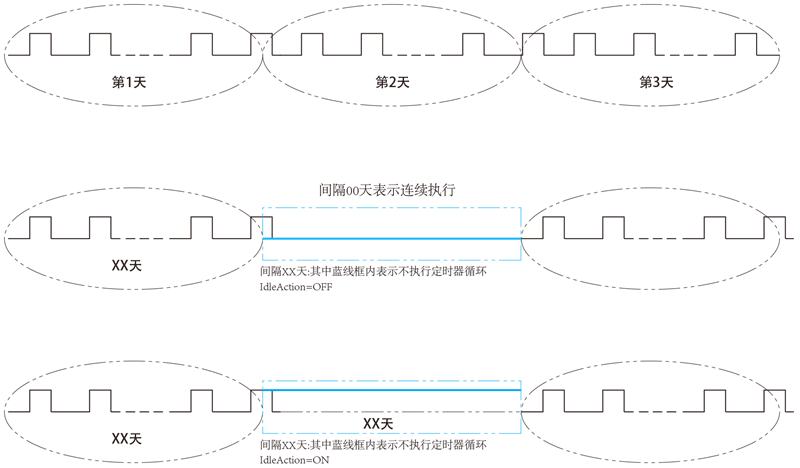

时刻模式-按天循环

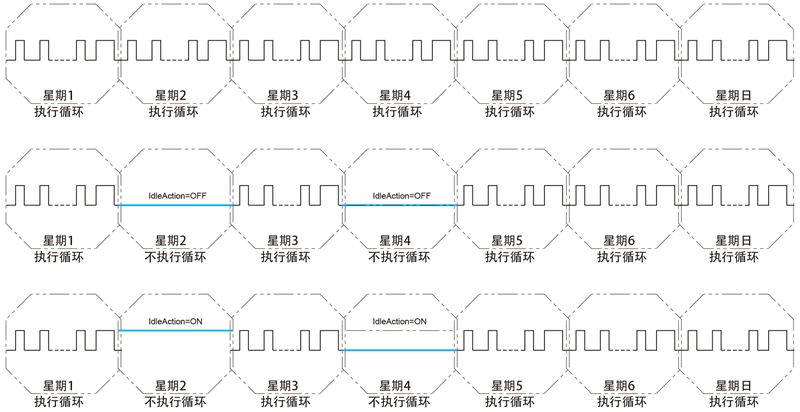

时刻模式-按星期循环

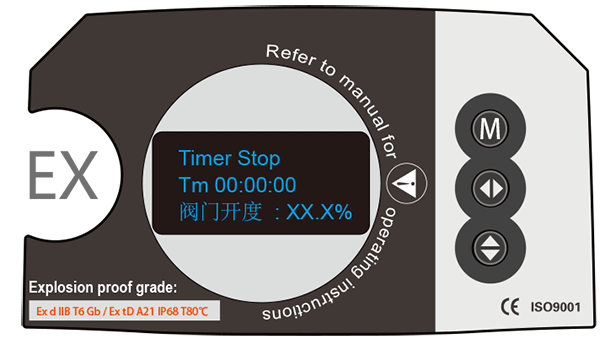

交互界面预览

M键：主要是菜单的切换功能 K2键：主要是切换闪烁项或者调整数值 K3键：主要是调整数值 0.96"OLED显示屏：黑底蓝字，128X64
