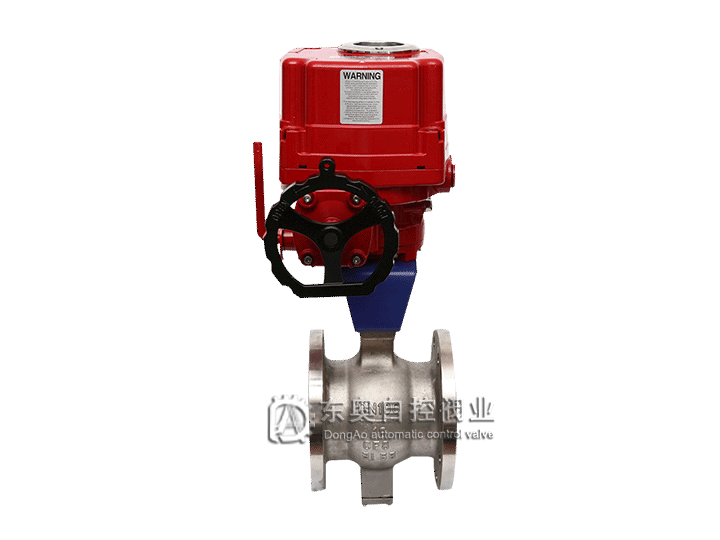

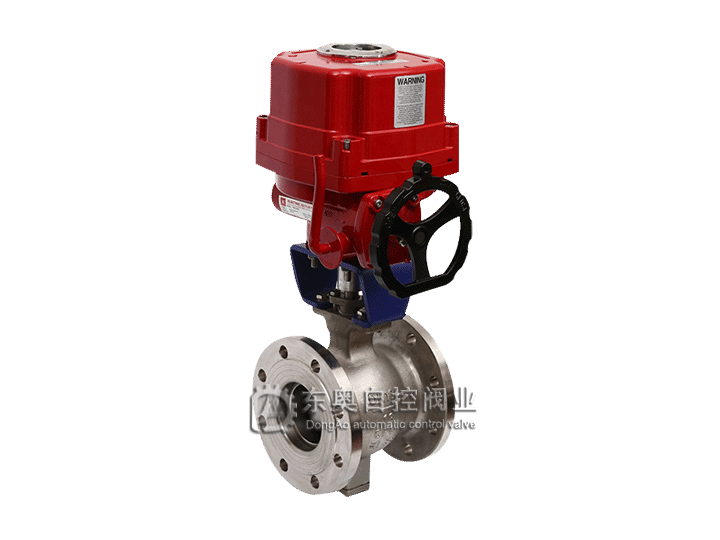

电动V型调节球阀


产品概述
       本公司引进开发的电动V型调节球阀是采用引进型电动执行器及高品质V型球阀组成。由于球芯带有V型结构,对阀座具有剪切作用。因此电动V型调节球阀适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制,特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、不锈钢电动防爆法兰球阀的V型切口的球芯与金属阀座之前具有剪切作用,特别适用于含纤维、微小固体颗粒、料浆等介质。
2、不锈钢电动防爆法兰球阀还具有调节并可靠定位能力,流量特性为近似百分比,可调范围广。
3、不锈钢电动防爆法兰球阀采用板簧加载的可动阀座结构,阀座与球芯不会产生卡阻或脱离等问题,密封可靠,使用寿命长。

产品特点
1、电动V型调节球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触。
2、具有整体式的阀体结构,不存在产生潜在泄漏的可能。
3、具有等百分比特性,有很宽的控制范围和特别稳定的控制过程,可广泛用应于多种工艺流程中。
4、阀杆和球芯采用渐开线花键连接,当齿廓受载时,齿上有径向力能起自动定心作用,且各齿受力均匀使之强度高、寿命长。

技术参数及性能指标
公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压力 PN1.6、2.5、4.0、6.4MPa
强度试验 2.4~9.6MPa
密封试验 1.76~7.0MPa
流量特性 近似等百分比、直线特性
阀板转角(度) 0°~至90°(可调)
允许泄漏量等级 软密封:零泄露
       硬密封:≤额定Cv×0.001%
软密封:VI微气泡级,金属密封:≤额定CV×0.065%
动作时间(S/90度) 8.5~30 36~60
可调节比 250:1 300:1
基本误差 全行程的≤±2%
回差 全行程的≤±2%
死区 全行程的≤0.8%
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)

执行器技术参数
执行器类别 引进型EI-TORK系列执行器参数 引进型EXI-TORK系列执行器参数
电源电压 标准:220V    AC单相  可选:110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
输出力矩 50N·M~2000N·M 50N·M~4000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”
壳体材料 铝合金 铝合金
外涂层 干粉,环氧聚酯,具有超强防腐功能
(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。

安装尺寸
公称通径mm DN15-DN300
材料代号 C P R
主要零件 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni        12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯
填料 聚四氟乙烯 柔性石墨
适用        工况 适用介质 蒸汽、水、油品 醋酸类
适用温度 -28℃ - 300℃

设计规范
设计与制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸 JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验 JB/T 9092、API 598、GB/T13927

外形尺寸
  15 20 25 32 40 50 65 80 100 125 150 200 250 300
L / / 102 102 114 124 143 165 194 213 229 243 297 338
L1 / / 62 62 62 75 80 100 115 130 160 200 240 334
H / / 60 60 65 95 105 120 140 155 165 205 240 270
H1、A 由于阀门密封选择及温度选择不同,执行器尺寸需根据实际配置,该尺寸可咨询罗赞公司技术部。
A1 防爆型 137 137 137 137 137 137 137 137 137 137 137 137 137 137
标准型 40 40 40 40 40 40 40 40 40 40 40 40 40 40
PN1.6MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 220 250 285 340 405 460
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410
D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370
b 14 16 16 18 18 20 22 24 24 26 28 24 26 28
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法兰连接尺寸
D 95 105 115 140 150 165 185 200 235 270 300 360 425 485
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430
D2 46 56 65 76 84 99 118 132 156 184 211 274 330 389
b 14 16 16 18 18 20 22 24 24 26 28 34 38 42
n-φd 4-14 4-14 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)。
