05系列
超小体积,精美外观(L156-W130-H100)
额定扭矩:50Nm
防护等级:IP67
机械接口:ISO 5211-F05、F07
输 出 轴 :内八方:14X14   外四方:12X12
采用高性能无刷电机,整机产品寿命高达1万次 *1
系列为压铸铝外壳,表面钝化喷塑

产品型号 额定电压 时间 附加功能 运转特性 备注
05N
普通开关型产品
DC24V 10S@DC系列 HTR(防冷凝加热器) 可连续运转 无源触点反馈
反馈信号与实际到位异步
AC24/110/220V 20S@AC系列 非连续运转 ED=75%

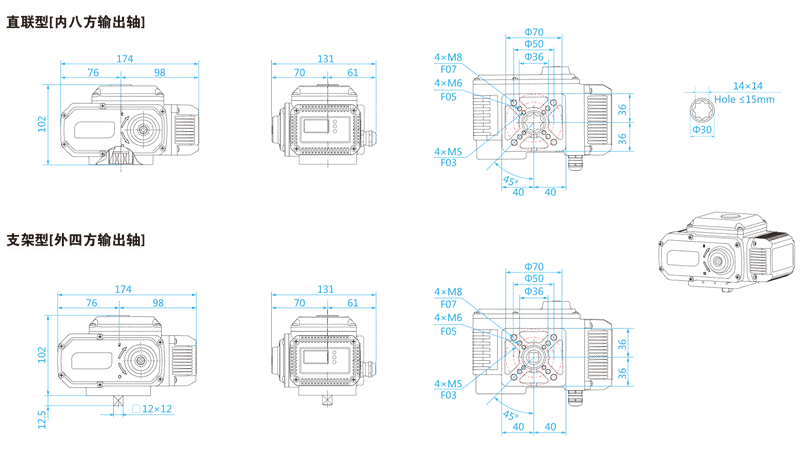

外形尺寸图
主要部件

  部件 材料
1 执行器本体 压铸铝
2 指示窗 钢化玻璃
3 螺钉 304
4 手动轴 304
5 手动轴油封 NBR(丁腈)
6 输出轴 304
7 输出轴油封 NBR(丁腈)
8 防水电缆接头 黄铜镀镍
9 上下盖密封件 NBR(丁腈)
10 接线盒盖密封件 NBR(丁腈)
11 标签 PVC
12 六角扳手 工具钢
13 接线盒 耐热ABS
14 液晶 OLED

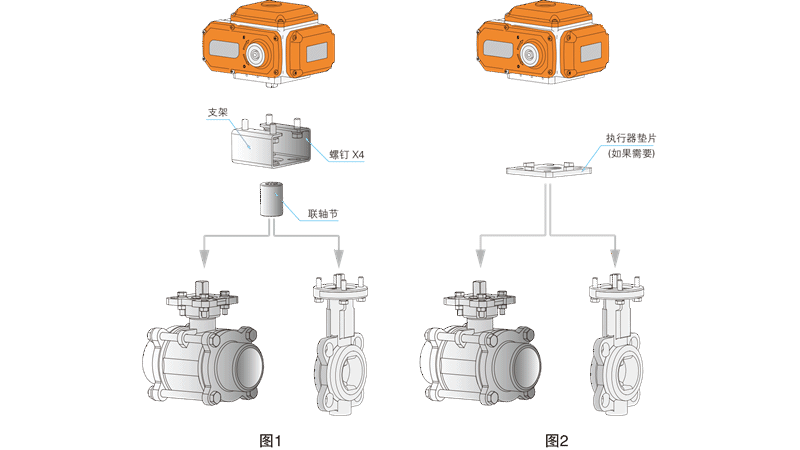

执行器与阀体安装
配套阀门技术要求
1、配套球阀时,阀门的最大扭矩值≤45Nm。球阀长期不动作,其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
2、配套蝶阀时,蝶阀的最大扭矩值≤40Nm,因为蝶阀正常安装后,其扭矩值会增加10-20%左右。
3、直联型安装时,由于孔深小于15mm,如果阀门的输出轴大于15mm则需要切割。
4、如果自己配套支架和联轴节需注意以下事项:
支架的强度要符合使用要求:执行器在开阀或者关阀切换过程中,支架扭动≤0.2mm。
支架的平行度≤0.5mm。
联轴节两端的轴孔加工应保证必要的精度和同心度,目的是最终确保机械回差小于10°,否则会导致执行器无法正常工作。
5、螺钉上应该加装、弹垫、平垫,建议拧紧后在螺钉四周点密封胶,防止螺钉松动。
6、安装完成后,应先用手柄驱动装置开关一次,确认工作正常后,可进行下一步配线连接。

使用环境
本产品可以在室内或者室外使用。
本产品属于非防爆产品, 请注意避开易燃易爆等环境。
在长期有雨水或者阳光直射的环境下,需要给执行器加装保护整个执行器的防护装置。
注意执行器使用的环境温度。
安装时需要考虑预留接线和维修的空间。
在通电时,不能拆开驱动装置和阀门。
在通电时,不能做配线工程。
绝对禁止落下产品而给产品冲击,这引起动作不良。
绝对禁止踏上产品,这引起驱动装置故障或人的掉下事故。
雨天或在有水花状态,绝对禁止做配线工程。

安全注意
为了长期安全使用本装置,请提前精读此说明书以便正确使用。
注意项目是:本产品的规格、使用方法应明确,以防人身安全受到伤害及装置的损坏。
为了明示危险和损坏的大小,在此把危险内容分为:“警告 ”和“注意”。
两种内容都很重要,请必须遵守。
“警告”:不遵守此标记的内容,可能引起人的死亡和重伤。
“注意 ”:不遵守此标记的内容,可能引起人的轻伤或装置的损坏。
