DAZK DongAo 10系列
超小体积,精美外观(L192-W139-H125)
额定扭矩: 100Nm
防护等级:IP67
机械接口:ISO 5211-F05、F07
输 出 轴 :内八方:17X17 外四方:14X14
采用高性能无刷电机,整机产品寿命高达1万次 *1
系列为压铸铝外壳,表面钝化喷塑
产品型号 |
额定电压 |
时间 |
附加功能 |
运转特性 |
备注 |
10N
普通开关型产品 |
DC24V |
10sDC系列 |
HTR(防冷凝加热器) |
非连续运转 ED=75% |
无源触点反馈
反馈信号与实际到位异步 |
AC24/110/220V/380V |
30sAC系列 |

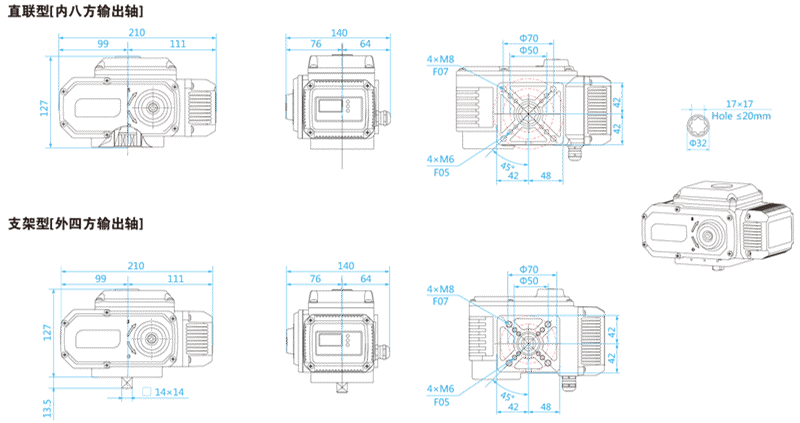

外形尺寸图

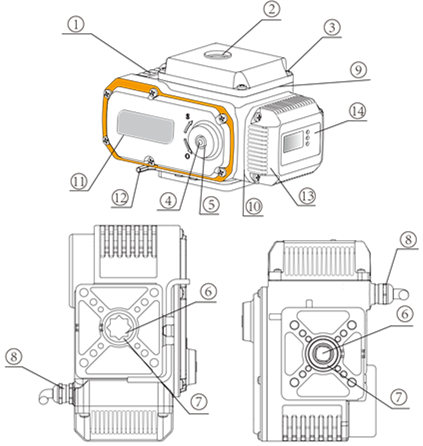

主要部件
|
部件 |
材料 |
1 |
执行器本体 |
压铸铝 |
2 |
指示窗 |
钢化玻璃 |
3 |
螺钉 |
304 |
4 |
手动轴 |
304 |
5 |
手动轴油封 |
NBR(丁腈) |
6 |
输出轴 |
304 |
7 |
输出轴油封 |
NBR(丁腈) |
8 |
防水电缆接头 |
黄铜镀镍 |
9 |
上下盖密封件 |
NBR(丁腈) |
10 |
接线盒盖密封件 |
NBR(丁腈) |
11 |
标签 |
PVC |
12 |
六角扳手 |
工具钢 |
13 |
接线盒 |
耐热ABS |
14 |
液晶 |
OLED |

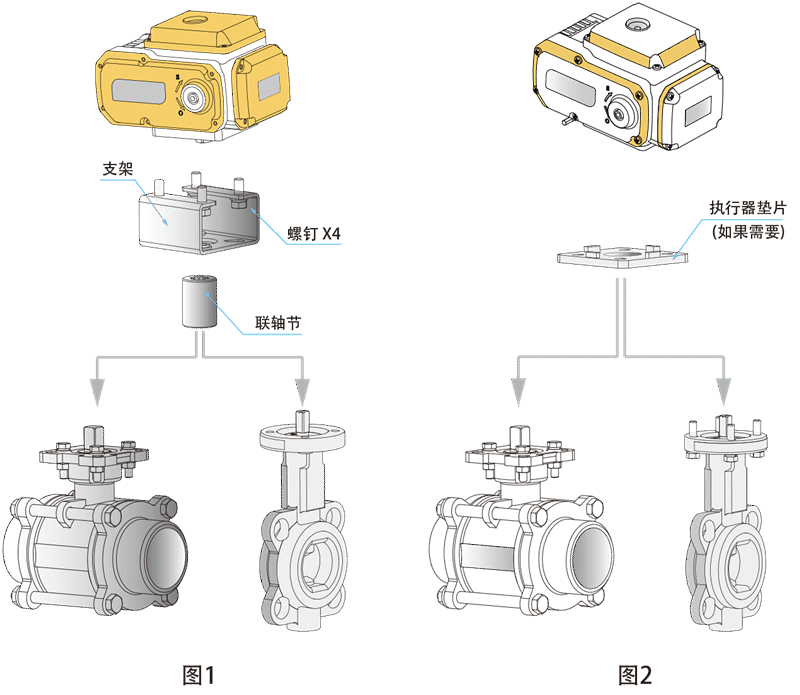

执行器与阀体安装
配套阀门技术要求
1、配套球阀时,阀门的最大扭矩值≤80Nm。球阀长期不动作,其第一次开阀或者关阀的扭矩值的最大者为最大扭矩。或者选用带弹性密封的球阀。
2、配套蝶阀时,蝶阀的最大扭矩值≤75Nm,因为蝶阀正常安装后,其扭矩值会增加10-20%左右。
3、直联型安装时,由于孔深小于20mm,如果阀门的输出轴大于20mm则需要切割。
4、如果自己配套支架和联轴节需注意以下事项:
支架的强度要符合使用要求:执行器在开阀或者关阀切换过程中,支架扭动≤0.2mm。
支架的平行度≤0.5mm。
联轴节两端的轴孔加工应保证必要的精度和同心度,目的是最终确保机械回差小于10°,否则会导致执行器无法正常工作。
5、螺钉上应该加装、弹垫、平垫,建议拧紧后在螺钉四周点密封胶,防止螺钉松动。
6、安装完成后,应先用手柄驱动装置开关一 次,确认工作正常后,可进行下一步配线连接。
使用环境
本产品可以在室内或者室外使用。
本产品属于非防爆产品, 请注意避开易燃易爆等环境。
在长期有雨水或者阳光直射的环境下,需要给执行器加装保护整个执行器的防护装置。
注意执行器使用的环境温度。
安装时需要考虑预留接线和维修的空间。
在通电时,不能拆开驱动装置和阀门。
在通电时,不能做配线工程。
绝对禁止落下产品而给产品冲击,这引起动作不良。
绝对禁止踏上产品,这引起驱动装置故障或人的掉下事故。
雨天或在有水花状态,绝对禁止做配线工程
安全注意
为了长期安全使用本装置,请提前精读此说明书以便正确使用。
注意项目是:本产品的规格、使用方法应明确,以防人身安全受到伤害及装置的损坏。
为了明示危险和损坏的大小,在此把危险内容分为:“警告 ”和“注意”。
两种内容都很重要,请必须遵守。
“警告”:不遵守此标记的内容,可能引起人的死亡和重伤。
“注意”:不遵守此标记的内容,可能引起人的轻伤或装置的损坏。
