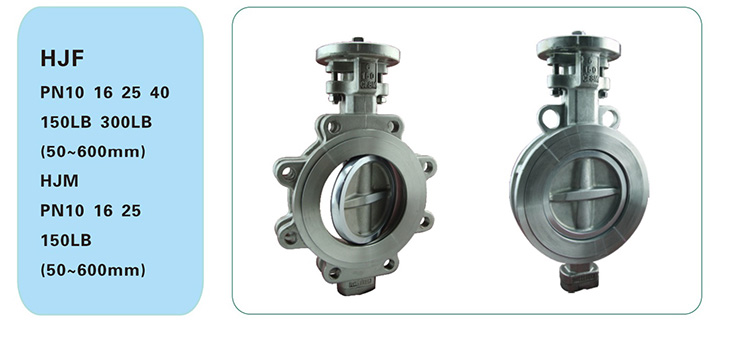

高性能软密封蝶阀


产品概述

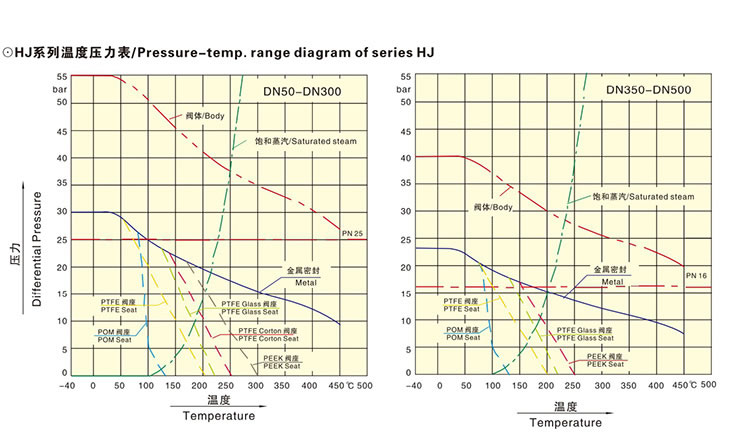

       公称压力0.6MPa~4.0MPa,温度范围-29~160℃。适合在高频次启闭工况下使用。其凭借优良的密封性能、超长的使用寿命和精致的外形优势,在诸多场合成功取代传统蝶阀、球阀、闸阀等。用于:中温水系统、压缩空气、真空系统,腐蚀性物料,烯烃物料。

产品特点

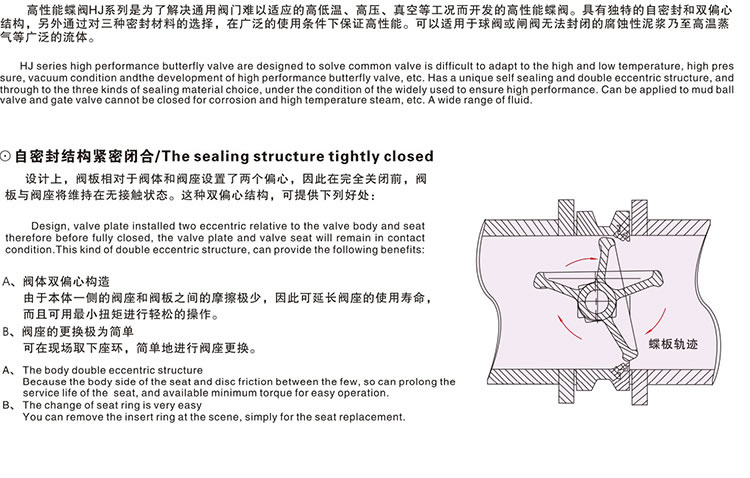

       1、 双偏心结构,阀杆、蝶板的两个偏心,实现阀门打开瞬间密封即脱离,减少摩擦损失,提高使用寿命。双偏心蝶板配合圆弧面阀座,密封面的机械摩擦系数仅为0.07,磨损小,启闭轻松自如,有效延长使用寿命,达到20万次启闭无故障,200万次无金属损伤。
       2、  “沟槽”形圆弧面密封圈:

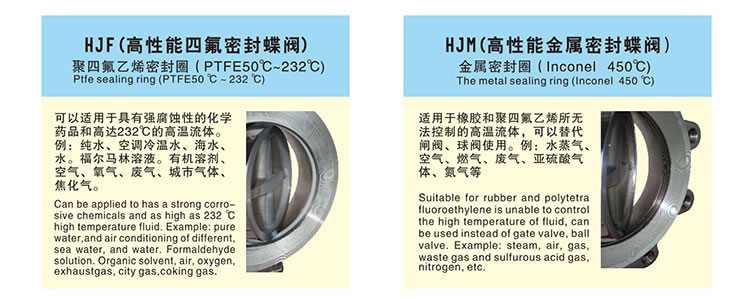

       a, 密封圈材料:可依照介质温度和压力,选加玻璃纤维或碳纤维(PTFE、RTFE、FPT)等,取得高的工作性能。

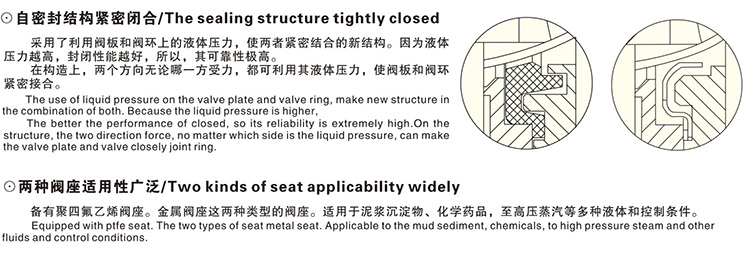

       b, 有效利用“沟槽”形圆弧面密封圈形体变形,阀板在关闭时,阀座受挤压发生微量形变,实现弹性密封,比压均匀无泄漏。
       c, 在阀板关闭的时候,“C”形的结构形体变形,可以有效利用正向和反向介质自身的压力,实现双向无差别密封。
       3、 V型接叠设计的轴向填料,受填料压盖沿轴向压力作用,实现自激密封,有效防止外漏。适合高频率开、闭动作的工况。
       4、 阀轴采用侧销与阀板连接,有效提高了阀轴的强度(阀杆的抗剪切能力)。
       5、 阀轴两端均有特设的车轮毂式的开口定位环,有效的防止了阀板开启或关闭时造成的阀轴上下动作,从而直接造成顶撞执行器使之发生漏气现象。
       6、 蝶板四周边缘经镀铬处理之后,又经数控机床加工并打磨电抛光等多道加工工序,密封面光洁度达到11级(镜面级)。
       7、 阀腔内带过力矩限位设置,防止执行器力矩过大或其他突发情况,导致阀板关过,造成密封圈的损坏而出现内漏现象。
